JIG板

品牌:优图科技
材料:FR-4(环氧树脂板)
孔径公差:±0.02
厚度公差:±0.025
产品规格:尺寸可依客户要求制造
储存方式:干燥,平放
订购热线:0755-29746460
立即咨询


产品参数

0402
0603
0805
孔数
孔径
孔数
孔径
孔数
孔径
8966
0.65 8343 1.20 4899 1.40
0.70
1.25
1.45
0.75 8966 0.95
1.50
0.80 1.00
1.55
0.85 1.05
1.60
0.90 1.10
1.65
0.95 1.15
1.70
12534
1.20
1.75
0.65 1.30
1.80
0.70 1.35
1.85
0.75 1.40 6159 1.40
0.80 1.45
1.45
0.85 1.50
1.50
0.90 1.55 8313 1.40
13176 0.65 9152 1.20

0.70



0.75



0.80



0.85



注:以上孔数/孔径/厚度,可以依客户要求制作


产品优势

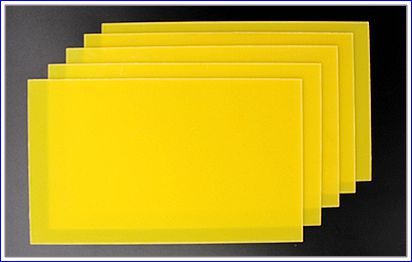

优图FR4环氧板

大品牌FR-4(环氧树脂板)

耐温130°~160°,提高产品使用寿命 。

孔内光洁

二次元检测,不翘曲,无毛刺,减少沾银异常。

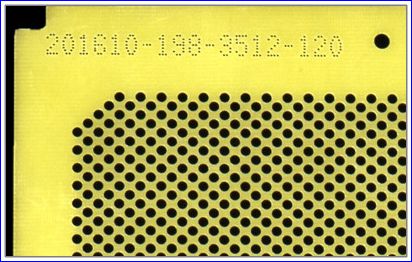

JIG板-0402细节图

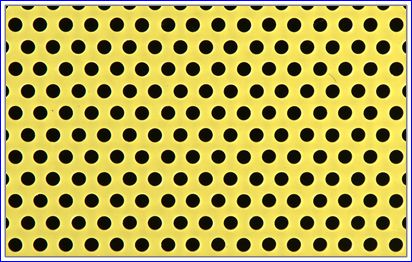

JIG板精度高

产品精度高

全新高速钻床,提供最高可达±0.01mm的孔径公差,

厚度公差±0.03mm。



植入率高(95%以上)

使用优图配套植入板,植入率可达95%以上,提高生产效率。


JIG板-沾银前


产品细节

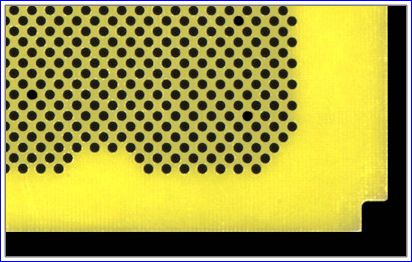

JIG板直角切口

直角切口

直角切口,撕胶更方便,小改进,也可提高生产效率。

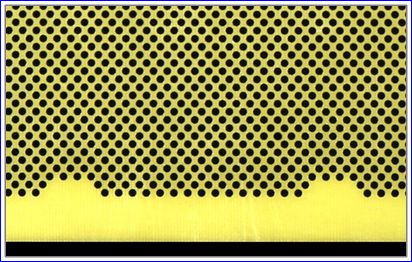

手指位置

手指位置更大,避免操作人员拿板时碰到沾银产品,

造成沾银不良,减少生产成本。

JIG板手指位置

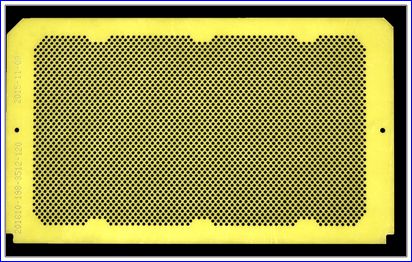

JIG板对称

产品对称

完全对称设计,减少植入时对位时间,

提高工作效率

编号完整

业内最早将产品型号-孔径-孔数-板厚-日期

综合编号,方便识别管理。


JIG板编号完整


产品检测

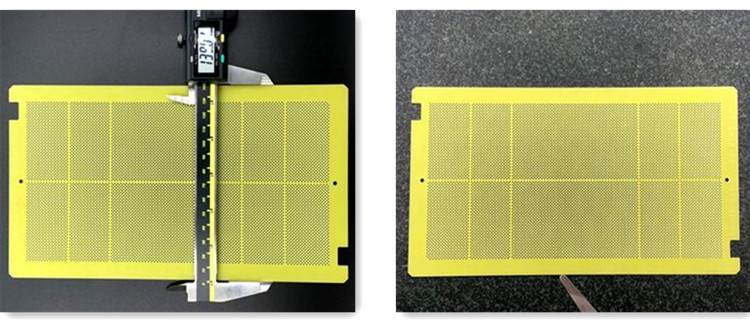

JIG板尺寸检测

外尺寸检测(卡尺)
平整性检测(塞规)
检测要求:±0.1mm       检测要求:±0.5mm

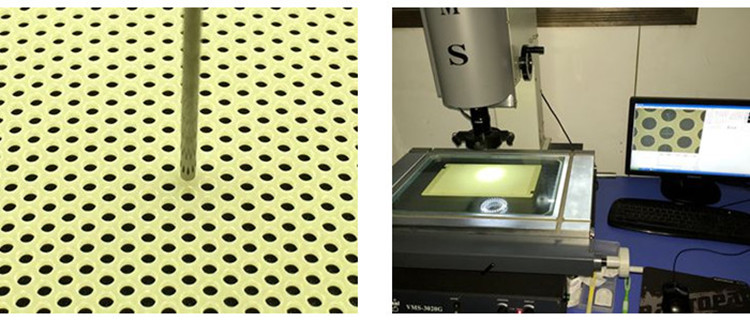

JIG板检测2

孔径检测(测试针规) 孔内毛刺(二次元)
检测要求:±0.025mm

检测要求:无毛





出货实拍

JIG板出货图
