贴片电感和线圈电感制作流程

2017-02-18 17:37:31

贴片电感器经过多个流程制作而成,然而每个流程都存在其专有技术。接下来我们来看看卷线产品和积层产品的制造方法吧。

1、卷线

①磁芯生产

经过粉体→成形→烧制过程,在生产的磁芯上形成电极。

磁芯生产



②卷线

在磁芯上缠绕导线,将导线的末端与磁芯连接。

卷线

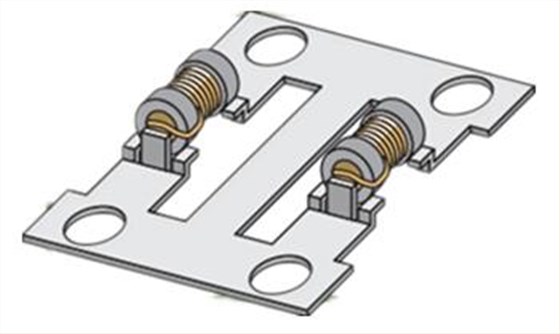

③框架加工

将卷好的磁芯用框架夹住。

框架加工

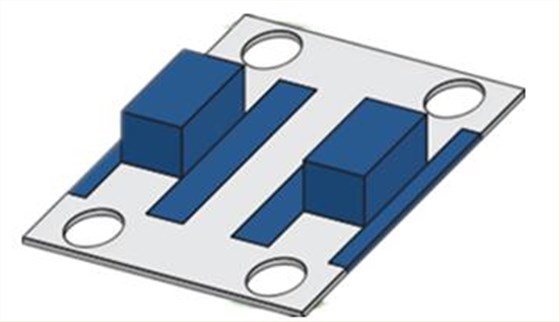

④成形

在被框架夹住的线圈内注入树脂。

成形

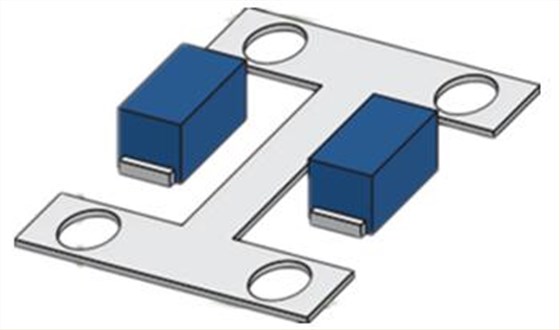

⑤端子加工

切开树脂包裹的线圈,将留在线圈上的框架部分折叠成电极。

端子加工

2、积层

①制造胶状物

将铁氧粉末与树脂混合,制成铁氧体胶状物。

制作胶状物

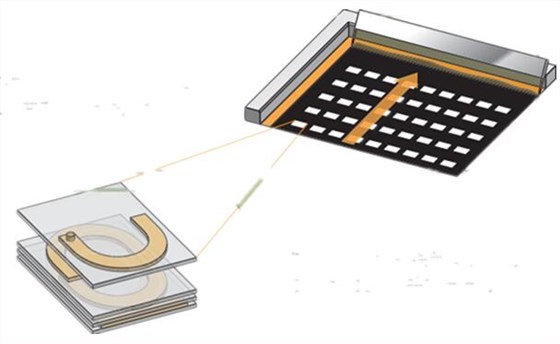

②形成片状、印刷

将铁氧体胶状物制成薄薄的片状,并在上面印刷电极。

印刷

③叠层

将印刷好电极的铁氧体胶状物的片状物叠放,并加压压制。

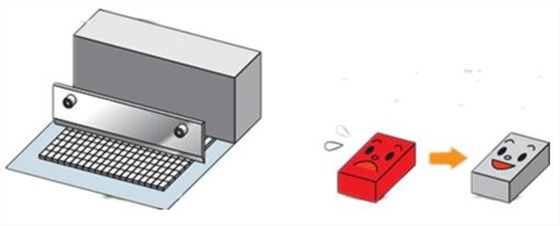

④切断、烧成

使用金属板刀将其切成规定的尺寸,放在烧成炉上烧制。

切断、烧制

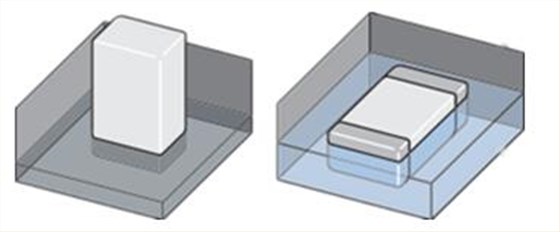

⑤涂布电极、电镀

将烧制好的线圈放入JIG板内,再将JIG板浸入电极糊,使线圈两端涂上电极,烧制后,将整个线圈浸入电镀液。

涂布电极,电镀
