解析陶瓷电容温度特性

陶瓷电容器大致可以分为低电容率系列（种类I）和高电容率系列（II）两类，根据温度特性还可以进一步细分。温度特性由EIA规格与JIS规格等制定。这里将其中一列整理成下表。

根据电解质种类的类型和温度特性

一、低电容率系列（种类I）

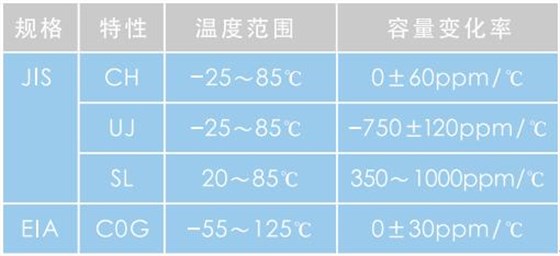

此类电容的电介质为氧化钛系列等。下面是此类电容的符号与特性例：

长处：由温度引起的容量变化小。

短处：由于电容率低，不具有太大容量。

应用：此类电容一般应用于温度补偿型高频电路、滤波器电路。

二、高电容率系列（种类II）

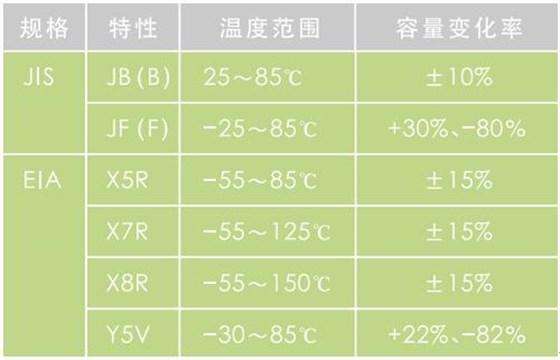

此类电容的电介质为钛酸钡系列，下面是此类电容的符号与特性例：

长处：由于电容率高，能够具有大容量。

短处：由温度引起的电容变化大。

应用：此类电容一般应用于平滑电路、偶尔电路和去耦电路三种。

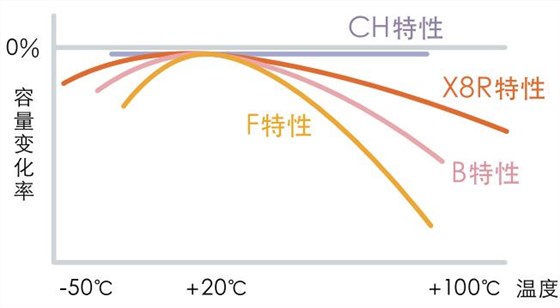

CH型电容器的静电容量一点都没有变化，具有F特性的电容器的静电容量随温度变化而降低。其关键是按照温度特性使用不同的陶瓷电容器。
